Trox Jalousieklappe JZ-LL-R/1600x1830
Artikelnummer:
11042403
Ausprägungscode:
TX/JZ-LL-R/1600x1830
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Nennhöhe Kanal | 1,830.000000 MMT |
| Nennbreite Kanal | 1,600.000000 MMT |
| Breite [mm] | 1600 |
| Eff. Ausströmfläche Zuluft [m²] | 2.3800 m² |
| Breite x Höhe | 1600 x 1830 MMT |
| Höhe [mm] | 1830 |
| Volumenstrom [m³/h] | 42163 m³/h |

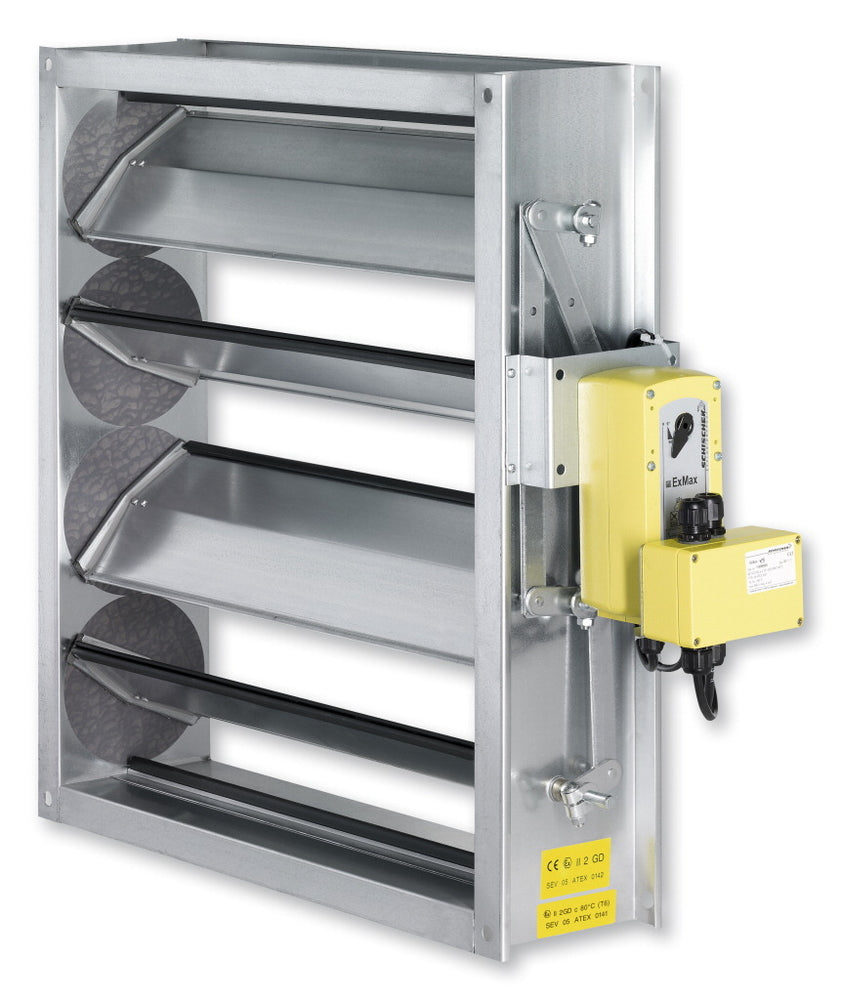

Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum luftdichten Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pa. Funktionsfähige Einheit, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751, Klasse 4. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.
Serie: JZ-LL - (Breite: 1600 mm Höhe: 1830 mm )
Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum luftdichten Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pa. Funktionsfähige Einheit, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751, Klasse 4. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.
Jalousieklappen in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum luftdichten Absperren von Luftleitungen und Öffnungen in Wänden und Decken. Einsetzbar für Kanaldrücke bis 1000 Pa. Funktionsfähige Einheit, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik. Beidseitig geeignet zum Anbau von Luftleitungsprofilen. Position der Lamellen von außen durch Kerbung in den Achsen erkennbar. Leckluftstrom bei geschlossener Jalousieklappe nach EN 1751, Klasse 4. Gehäuse-Leckluftstrom nach EN 1751, Klasse C.
