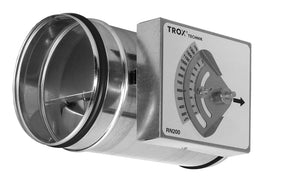

Trox Volumenstromregler RN-S/80
Artikelnummer:
10502931
Ausprägungscode:
TX/RN-S/80
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Max. Druck [Pa] | 1000 |
| Min. Druck [Pa] | 100 |
| Max. Fördermitteltemperatur [°C] | 50 |
| Min. Fördermitteltemperatur [°C] | 10 |
| Min. Volumenstrom [m³/h] | 40 |
| Max. Volumenstrom [m³/h] | 162 |
| Material | Stahl verzinkt |
| Nennweite | 80 |
| Nennvolumenstrom [m³/h] | 162 |
| Gewicht [kg] | 1.4 |
| Mit vormontierter Dichtung | Nein |
| Mit akustischer Ummantelung | Nein |
| Mit Nachwärmer | Nein |
| Mit Abluftplenum | Nein |
| Mit Schalldämpfer | Nein |
| Max. Umgebungstemperatur [°C] | 50 |
| Min. Umgebungstemperatur [°C] | 10 |
| Einbaulänge [mm] | 190 MMT |
| 0-10V Eingang | Nein |
| Mit Abluftgitter | Nein |
Volumenstromregler in runder Bauform für Konstantvolumenstromsysteme, mechanisch selbsttätig ohne Hilfsenergie, für Zu- und Abluft. In acht Nenngrößen Funktionsfähige Einheit, bestehend aus dem Gehäuse mit leichtgängig gelagerter Regelklappe. Regelbalg und außenliegender Kurvenscheibe mit Blattfeder.
Volumenstromregler ohne Stellantrieb sind werksseitig auf einen Referenz-Volumenstrom eingestellt (Einstellungen des Gewünschten Volumenstromes vor Ort durch den Kunden) Rohrstutzen mit Einlegesicke für Lippendichtung passend für Luftleistungen nach EN 1506 oder EN 13180. Gehäuse-Leckluftstrom nach EN 1751 Klasse C
Material:
Gehäuse aus verzinktem Stahlblech, Gleitlager mit PTFE Gleitschicht.
Regelbalg aus Polyurethan.
Typ RN-D zusätzlich mit Dämmschale aus 50 mm Mineralwolle und Außenmantel aus 1mm verzinktem Stahlblech, zur Reduzierung des Abstrahlgeräusches.
Material:
P1Oberfläche pulverbeschichtet, Farbton RAL 7001
A2Edelstahlausführung
Ausführung:
FLBeidseitig mit Flansch (nur RN/RN-D) NW 100-400
Planungshilfe
V(Volumenstrom) in m³/h.
